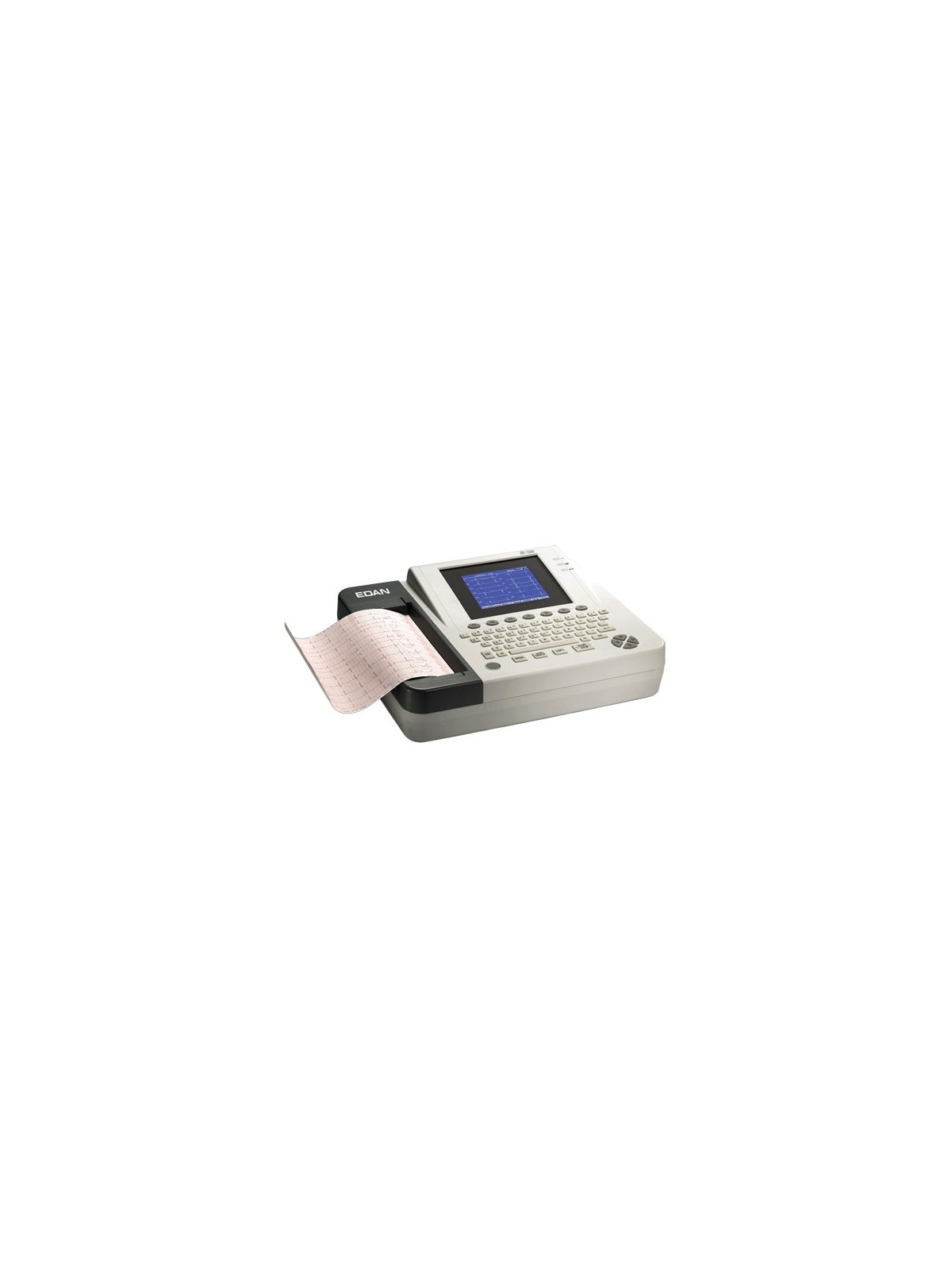

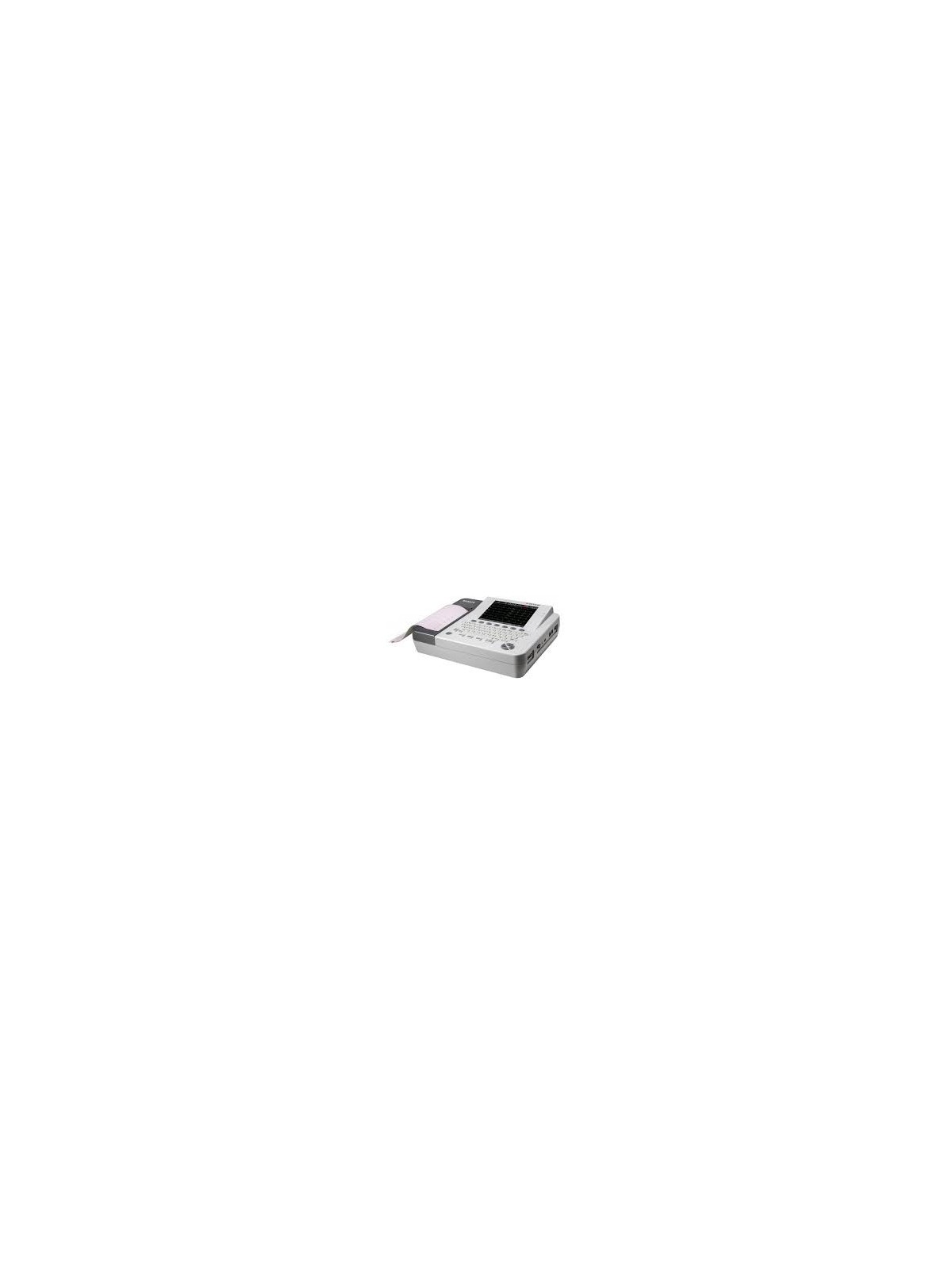

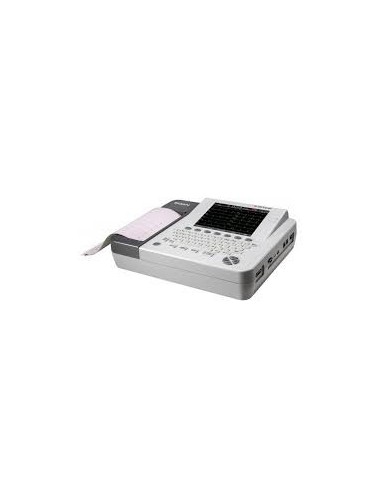

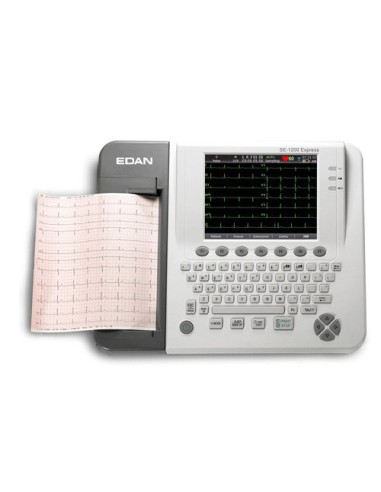

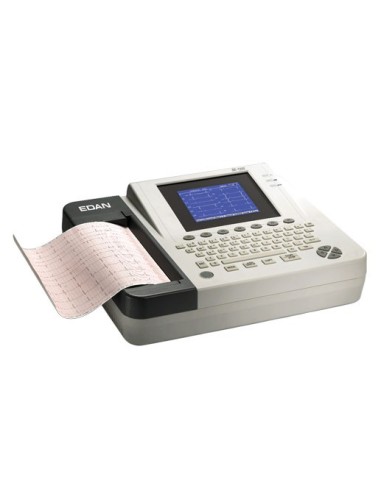

Electrocardiógrafo innovador consta de 12 canales. Presenta un diseño compacto y trasportable gracias a que presenta un asa que lo permite. Es posible repetir, congelar y grabar la onda para detectar arritmias. Además, los resultados pueden gestionarse y almacenarse desde el dispositivo, así como exportarse a un PC o a una impresora. Para ello, cuenta con puertos USB y con conexión Ethernet
Características principales
- Pantalla LCD de 8 pulgadas.
- Filtros digitales de línea base y EMG.
- Modo de ahorro de energía.
- RS232 y Ethernet integrados para conexión a PC.
- Puerto USB para transmisión de información y conexión de impresora externa.
- Almacenamiento interno de 100 ECG’s.
- Vista previa e impresión: Vista previa del reporte para impresión en tiempo real y estudios archivados
- Herramientas Útiles: Plantilla promedio de onda con interpretación precisa probada con Base de Datos CSE (IEC60601-2-51), el cual proporciona, medición, diagnóstico y código Minnesota.
- Edición de onda: Permite editar la forma de impresión, velocidad de impresión, sensibilidad y el filtro utilizado, para obtener mejores ondas en lugar de repetir la prueba.
- Repetición y grabación: Permite congelar y revisar la onda para captar cualquier arritmia.
- Almacenamiento de expedientes: Almacenamiento interno 200 pruebas, incluyendo ondas, medición y diagnóstico, el cual también puede ser ampliado con memoria flash o disco duro de PC
Características técnicas
Circuito de entrada | Protección de desfibrilación integrada | ||
Derivación | 12 derivaciones estándar | ||
Modo de adquisición | 12 derivaciones simultaneas | ||
Convertidor A/D | 12 bits | ||
Rango de medida | + 5m Vpp | ||
Constante de tiempo | >3.2s | ||
Frequencia de respuesta | 0.05Hz-150Hz | ||
Voltage de calibración | 1mV +2% | ||
Sensibilidad | 2.5, 5, 10, 20, 10/5 ACG (mm/mV) | ||
Impedancia de entrada | 50M? (10Hz) | ||
Entrada de circuito actual | <10nA | ||
Nivel de ruido | <12.5µ Vp-p | ||
Filtro de linea base | Automático | ||
Corriente de fuga de paciente | |||
Corriente auxiliar de paciente | |||
Filtros | Filtro EMG 25Hz/35Hz/45Hz/Off | ||
Filtro DTF 0.05/ 0.15/ 0.25/ 0.5Hz | |||
Filtro Paso Bajo o LPF 150Hz/ 100Hz/ 75Hz | |||
Filtro AC 50Hz / 60Hz | |||
CMRR | >121 dB | ||
Modo de registro | Automático/ Manual/Rítmico | ||
Canal de ritmo | Una o tres canales seleccionables | ||
Estandar de seguridad | IEC I/CF | ||
Alimentación | AC: 100V-240V, 50/60Hz | ||
Li-ion recargable integrada de 2500mAH | |||
Batería | Voltage 14.4V, para impresión de | ||
alrededor de 100 copias de ECG’s | |||
Registro | Impresora térmica | ||
Papel de registro | Rollo y en Z | ||
210mm de ancho | |||
Velocidad de registro | 5mm/s,10mm/s,12.5mm/s, 25mm/s,50mm/s (+3%) | ||
Dimensiones | 400mmx330mmx120mm | ||
Display | 320 x 240 puntos LCD monocromático | ||
Entrada/Salida externa | Entrada: > 100K?, sensibilidad 10mm/V + 5% | ||
Salida: < 100?, sensibilidad 1V/mV + 5% | |||
Puertos de comunicación | Ethernet y RS232 |
